欢迎您访问苏州开瑞仪器有限公司网站实验室仪器试剂耗材一站式供应商服务热线：18551298526

苏州开瑞仪器有限公司

强大的功能，简单易用的操作，让科研更加高效

上理工窦世学院士与湖北航天化学技术研究所刘性辉研究员团队在《small》上发表多元金属间化合物纳米晶：先进电催化领域的前沿方向

来源:苏州开瑞仪器有限公司 | 作者:苏州开瑞仪器有限公司 | 发布时间: 80天前 | 43 次浏览 | 分享到:

窦世学院士与刘性辉研究员团队在《Small》发表的多组元金属间化合物纳米晶（MCI nanocrystals）研究为电催化领域带来重要突破。贵金属基催化剂成本高、稳定性差，传统方法难合成多组元有序结构纳米晶。研究采用多元金属协同、焦耳加热法、溶剂热反应、低温退火等方法合成MCI纳米晶，其具有短程有序与应变效应、电子结构调控等优势，可提升催化活性与稳定性，还可作为阴极或阳极催化剂，用于氨合成等反应。结合机器学习、原位TEM/同步辐射等技术，为设计多元电催化剂提供新思路。高熵合金在电催化领域潜力大，其多主元混合、多元协同调控电子结构等优势可突破传统合金局限。MCI纳米晶融合高熵效应与金属间化合物有序结构，有独特性质，制备方法多样。热退火法、焦耳加热法、湿化学法各有优缺点。MCI纳米晶母体晶格长程有序但元素在亚晶格位点随机分布，实现了热力学稳定性与催化活性的平衡。多元金属间化合物纳米晶在电催化领域活性与选择性卓越，通过多元素轨道杂化和d带中心调控优化关键电催化反应，未来需聚焦动态电子结构调控及规模化制备。

窦世学院士与刘性辉研究员团队在《Small》发表的关于多组元金属间化合物纳米晶（MCI nanocrystals）的研究，为电催化领域提供了重要的理论和实验突破。贵金属（如Pt、Ir）基催化剂虽性能优异，但成本高、稳定性差，且单组分或双组分材料难以同时优化多种反应中间体的吸附能。长程有序原子排列和可调的电子结构，能有效平衡活性和稳定性，但传统方法难以合成多组元（≥3）有序结构的纳米晶。通过多元金属协同（如Pt-Co-Ni、Pd-Fe-Cu等），可调控d带中心、优化氧还原（ORR）/析氢（HER）反应路径。焦耳加热法：瞬时高温（~1500 K）实现金属前驱体的快速合金化与有序化，抑制元素偏析（如合成PtFeCo三元有序纳米晶）。通过溶剂热反应精确控制组分比例（如PdCuM三组元体系，M=Zn/Ni等），获得尺寸均一的纳米颗粒（~5-10 nm）。低温退火（300-500°C）进一步优化原子有序度，提升催化稳定性（如ORR中5000次循环后活性衰减<5%）。短程有序与应变效应：EXAFS和DFT计算表明，三元金属间化合物（如PdCuNi）的局部配位畸变诱导晶格应变，降低*OOH吸附能（ORR决速步）。电子结构调控：XPS证实多金属协同显著调控d带中心位置（如PtFeCo的d带中心下移0.3 eV），优化反应中间体吸附强度。PtFeCo/C在0.9 V（vs. RHE）下的质量活性达1.2 A mg⁻¹（商业Pt/C的8倍），半波电位正移40 mV。PdCuNi在酸性介质中10 mA cm⁻²过电位仅28 mV，100小时电流密度无衰减。MCI纳米晶可作为阴极（ORR）或阳极（HER/OER）催化剂，提升器件能效。多元金属界面（如AuAgCu）可选择性调控C-C偶联路径，促进多碳产物（如C₂H₄）生成。用于氨合成、精细化工中的选择性加氢/脱氢反应。结合机器学习预测新型MCI组分（如高熵金属间化合物）。利用原位TEM/同步辐射揭示动态催化过程中的结构演变。开发连续流焦耳加热技术，解决纳米晶批量生产的均匀性问题。该研究通过“合成-结构-性能”三位一体的研究范式，为设计高性能、低成本的多元电催化剂提供了新思路，推动了材料化学与能源科学的交叉创新。未来有望拓展至光催化、热电转换等领域。

文章背景

高熵合金（High-Entropy Alloys, HEAs）因其独特的多元均相结构和可调控的电子特性，在电催化领域展现出突破传统合金性能极限的潜力。传统合金的局限性。如Pt/C、Ni基合金等，活性位点单一且易中毒（如CO吸附导致Pt失活）。催化活性（如氧还原反应ORR的过电位）、稳定性（溶解/团聚）接近理论极限。贵金属依赖性强，规模化应用受限。高熵合金的核心优势，多主元（≥5种，原子比近等摩尔）混合导致构型熵（ΔSconf ≥1.5R）显著增加，促进单相固溶体形成（如FCC/BCC结构）。多元协同调控电子结构，例如FeCoNiCrMn中Cr增强抗腐蚀性，Mn调节氧吸附能。晶格畸变：原子尺寸差异（如Al原子半径1.43 Å vs. Ni 1.24 Å）产生局部应变场，优化中间体吸附自由能。不同元素配位环境形成连续活性中心，打破传统催化剂的标度关系（Scaling Relations）。多元素相互阻滞原子迁移，抑制高温下颗粒粗化（如AlCoCrFeNi在800℃仍保持纳米结构）。电催化应用突破，PtFeCoNiCu HEA纳米颗粒在0.1 M KOH中质量活性达3.2 A/mgPt，是商用Pt/C的15倍（Nature Catalysis, 2023）。Cu调控Pt-Pt间距，Fe/Ni优化*OOH吸附，协同降低决速步能垒。FeCoNiMnMoOx HEA纳米片在1 M KOH中过电位仅210 mV@10 mA/cm²（Science Advances, 2022）。Mn/Mo促进O→OOH转化，表面氧化层形成高活性羟基氧化物。PtPdRhIrRu HEA/C在酸性介质中η10=21 mV，接近理论极限（JACS, 2021）。AgAuCuPdPt HEA实现C₂+产物法拉第效率＞80%（Nature Energy, 2023）。高熵合金通过多元协同和结构可调性，为电催化剂设计提供了近乎无限的组合空间，有望突破传统材料"性能-成本-稳定性"的不可能三角。随着制备技术和理论模拟的进步，HEAs或将成为下一代能源转换器件的核心材料。

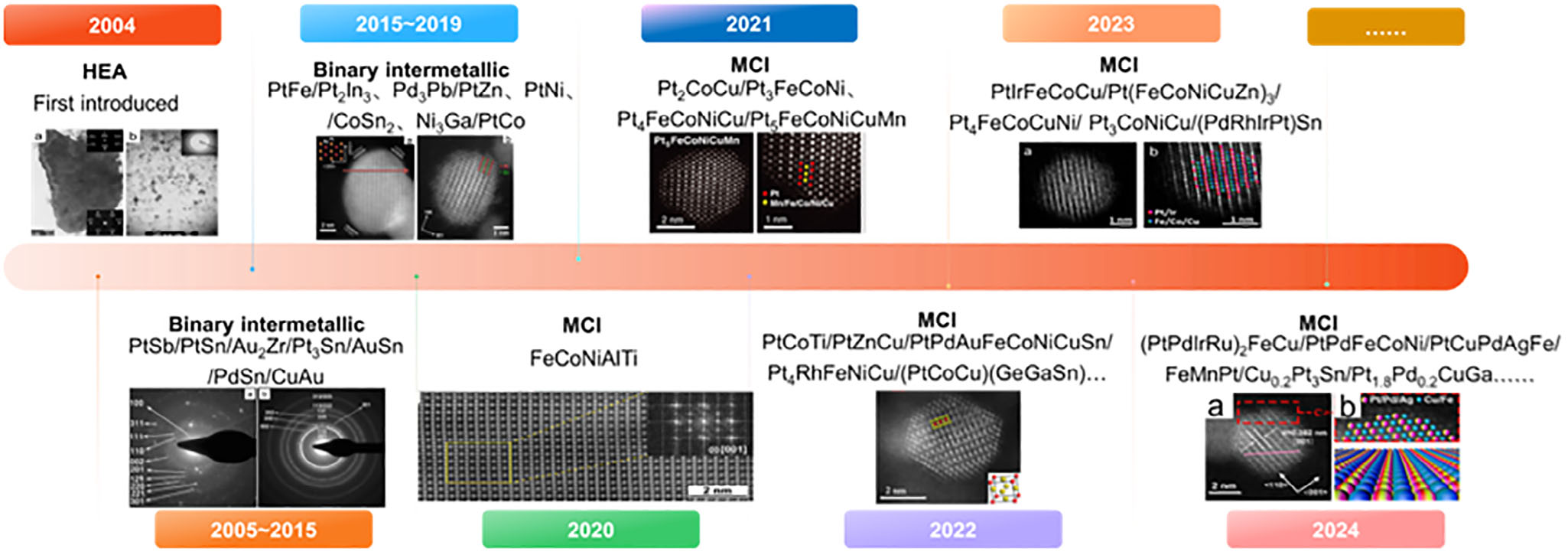

高熵合金纳米晶（MCI nanocrystals）通过融合高熵效应与金属间化合物有序结构，在电催化领域展现出超越传统纳米材料的独特优势。MCI纳米晶的独特性质。长程有序的金属间化合物骨架（如L1₂型Ni₃Al、B2型FeCo）提供稳定活性位点。多主元固溶（如PtPdFeCoNi）引入局部晶格畸变和电子离域，优化中间体吸附。尺寸效应（<10 nm）暴露高指数晶面（如{221}、{311}），增加不饱和配位原子比例。d带中心调控：多元合金化可协同调节费米能级附近电子态密度（如Pt的d带中心下移减弱*OH毒化）。原子尺寸差异（如Pd 1.37 Å vs. Fe 1.26 Å）产生压缩/拉伸应变，改变反应能垒（Volcano关系优化）。有序-无序共存的PtFeCoNiCu MCI纳米颗粒在酸性ORR中，Fe-Ni位点促进O₂解离，Pt-Cu调控OOH脱附（Science* 2023）。DFT计算显示多元素界面处电荷重分布降低决速步能垒（如O→OOH的ΔG从1.2 eV降至0.8 eV）。如CoFeNiMnMo MCI在OER过程中表面重构为（氧）氢氧化物活性层，Mn/Mo抑制金属溶解（Nature Energy 2022）。高温反应下特定元素（如Pd）表面偏析形成富集活性位。多元金属前驱体（如乙酰丙酮盐）在油胺中还原后，惰性气氛退火诱导有序化（适用于L1₂型MCI）。组分偏析控制（需精确调控还原电位差异，如NaBH₄选择性还原）。磁控溅射+快速退火：制备FeCoNiCrAl纳米薄膜，脉冲加热实现短程有序（Advanced Materials 2024）。适用于高熔点元素（如W、Ta）组合。ZIF-67热解获得CoFeNiCuZn MCI纳米笼，介孔结构提升传质效率（JACS 2023）。

开发高通量微流控合成（如液滴机器人筛选最佳比例）。机器学习预测相图（如CALPHAD方法结合主动学习）。核壳结构设计（如高熵内核+碳壳保护）。原位生成钝化层（如Cr诱导形成耐蚀氧化膜）。同步辐射技术（如AP-XPS追踪表面元素价态演变）。单原子级有序调控：利用原子层沉积（ALD）构建特定元素配位环境。非贵金属MCI：探索Fe-Co-Ni-Cu-Al体系在碱性介质中的替代潜力。AI驱动设计：建立MCI数据库（组成-结构-性能关系），指导逆向合成。MCI纳米晶通过有序骨架稳定活性中心与高熵组分拓展功能边界的结合，为电催化材料设计提供了新范式。随着表征技术和计算模拟的进步，这类材料有望在燃料电池、电解水等领域实现规模化应用。MCI纳米晶通过多元素间的轨道杂化，能够有效优化电子结构，从而显著提升电催化性能。这一特性打破了传统活性与稳定性之间的权衡，为开发高性能电催化剂提供了新途径。同时，MCI纳米晶的研究涉及材料科学、催化机理、表面化学等多个交叉学科，对推动相关领域的发展具有重要意义。MCI纳米晶通过多元素间的轨道杂化，能够有效优化电子结构，从而显著提升电催化性能。这一特性打破了传统活性与稳定性之间的权衡，为开发高性能电催化剂提供了新途径。同时，MCI纳米晶的研究涉及材料科学、催化机理、表面化学等多个交叉学科，对推动相关领域的发展具有重要意义。

文章概述

热退火法是制备MCI纳米晶的传统方法，通过高温热处理使金属前驱体发生有序化转变。该方法操作简便，但存在粒子生长和团聚的问题，影响催化性能。为克服这一挑战，研究者们通过增强金属与载体的相互作用、优化退火条件等手段，成功制备了具有良好有序度和催化性能的MCI纳米晶。

焦耳加热法作为一种新兴的合成方法，利用电流通过导体时产生的焦耳热快速加热金属前驱体，实现MCI纳米晶的合成。该方法具有加热速度快、温度控制精确、合成时间短（通常在几分钟内）等优点，能够有效避免粒子团聚问题，合成出超小尺寸的MCI纳米晶。

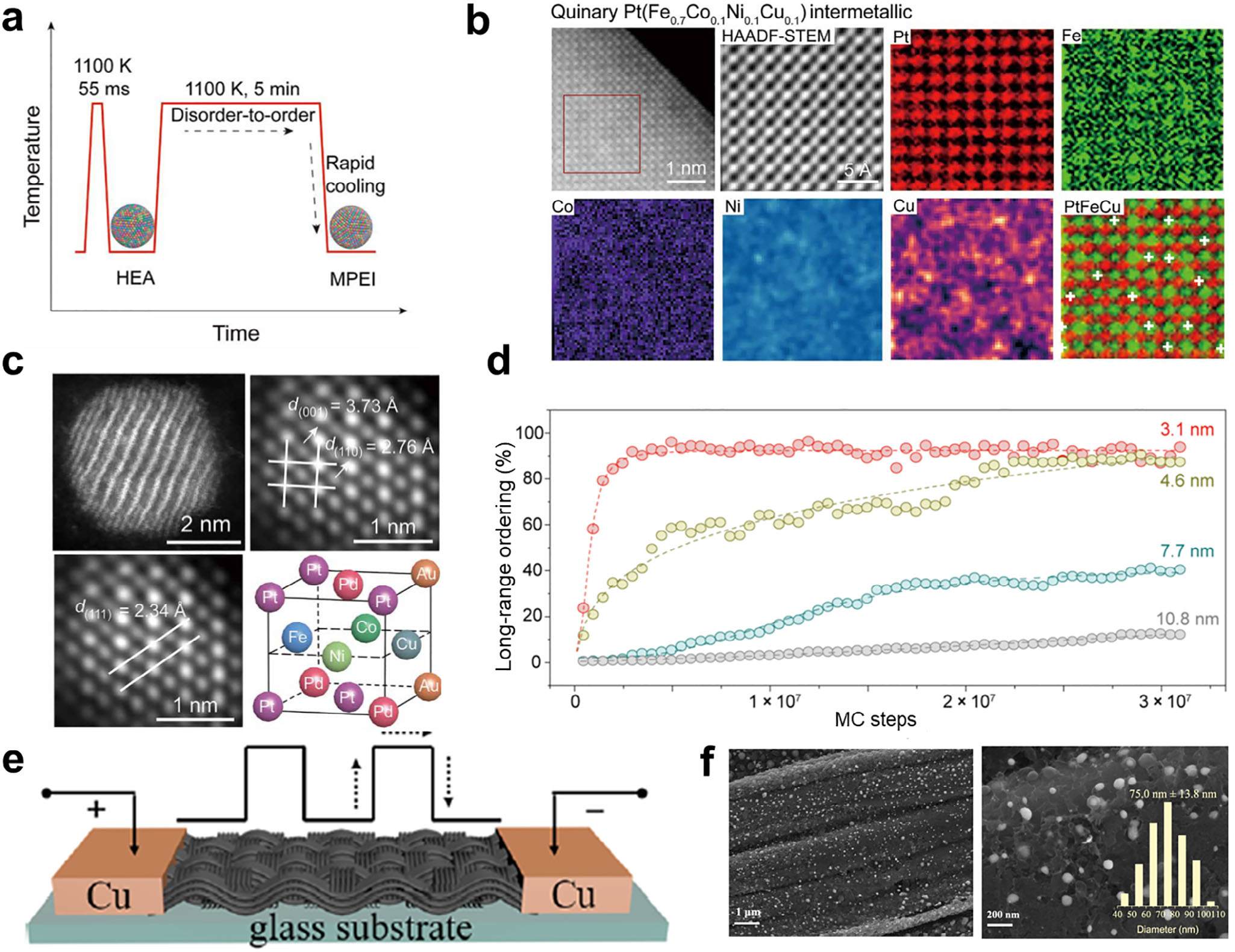

图1.焦耳加热法制备MCI纳米晶的过程及表征图像

湿化学法通过溶液中的化学反应合成MCI纳米晶，具有操作灵活、成分和形态控制精确等优点。该方法能够合成具有高活性晶面的MCI纳米晶，从而进一步提升催化性能。然而，湿化学法也面临重现性差和大规模生产困难的问题。

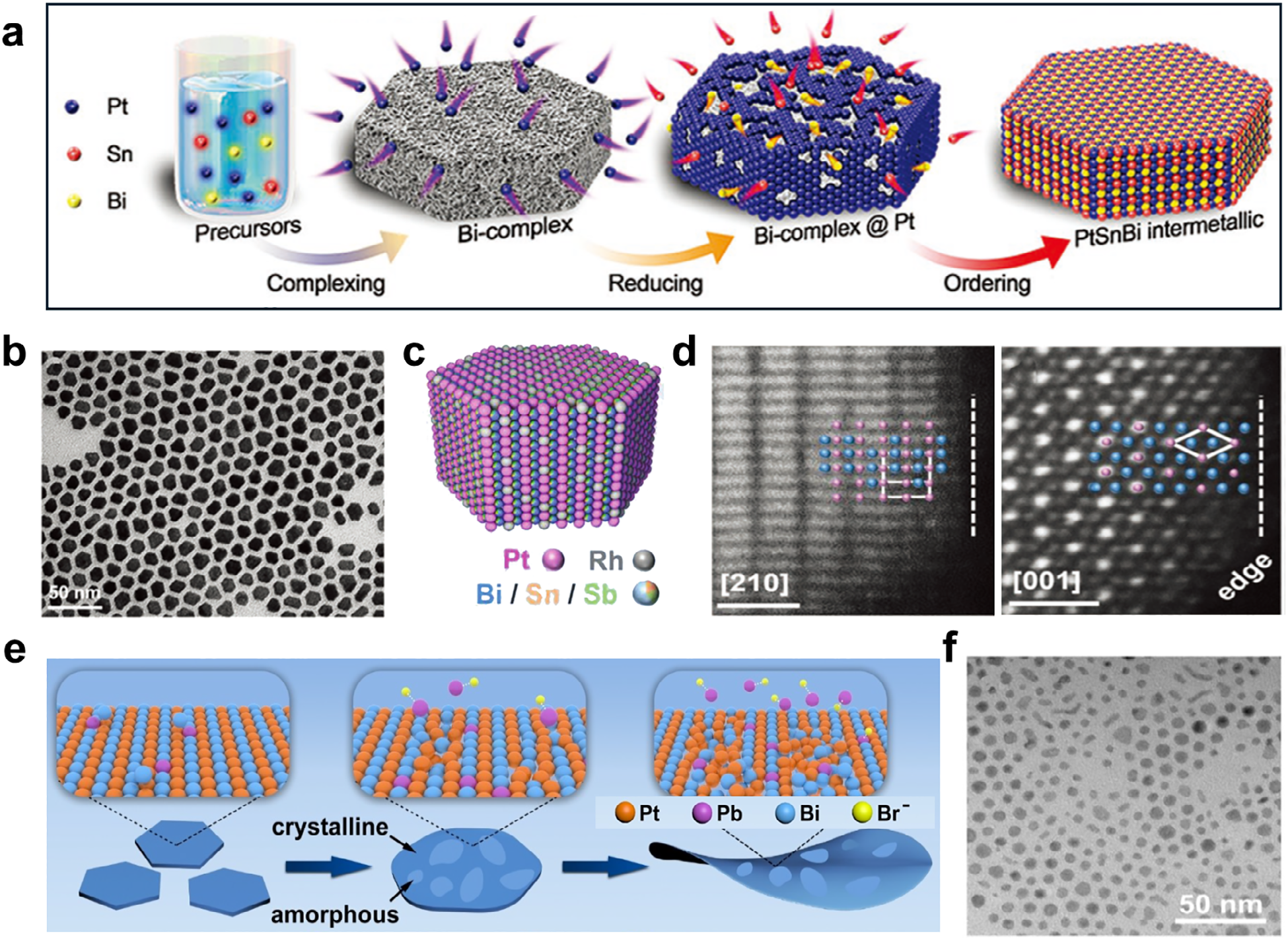

图2.湿化学法合成金属间化合物纳米晶的示意图及表征图像

研究结果

MCI纳米晶的母体晶格（如L1₀、L1₂结构）具有长程有序性，但不同金属元素（如Pt、Fe、Co等）在亚晶格位点（如面心或顶点位置）上可能呈现统计随机分布。在Pt-Fe-Co三元体系中，Fe和Co原子可能在Pt亚晶格的相邻位点随机占据，形成局部化学无序但整体晶体结构有序的独特状态。X射线衍射（XRD）：显示超晶格衍射峰（如L1₀的(001)峰），但峰宽可能因元素随机分布而略微展宽。球差校正电镜（HAADF-STEM）：直接观测原子柱的对比度差异，验证不同元素在亚晶格上的随机占位（图1）。元素随机分布可能由熵增效应（ΔS配置熵）和焓变（ΔH混合能）共同驱动，形成热力学稳态。高熵效应：多组分混合提高构型熵，降低系统总自由能（ΔG = ΔH - TΔS），尤其在高温合成条件下更显著。局部键合强度：强金属间键（如Pt-Fe的共价性）补偿随机分布引入的应变能，维持整体稳定性。升温过程中未出现相分离或晶格畸变，证实MCI纳米晶在高温（如600°C）下的稳定性。扩展边（EXAFS）分析显示，不同金属的配位数与理论模型一致，支持随机分布模型。计算不同元素分布构型的形成能，发现随机分布构型的能量与完全有序态相近（差值< 0.1 eV/atom）。MCI纳米晶通过有序超晶格框架与亚晶格元素随机分布的结合，实现了热力学稳定性与催化活性的平衡。这一特性使其在苛刻电催化环境中（如燃料电池阴极、酸性电解水）展现出显著优势，为设计“稳定且高效”的催化剂提供了新思路。

多元金属间化合物纳米晶（Multi-Component Intermetallic Nanocrystals, MCI NCs）由于其独特的多元素轨道杂化和d带中心调控能力，在电催化领域展现出卓越的活性与选择性。本文系统探讨其电子结构变化对氧还原反应（ORR）、氢析出反应（HER）和甲酸氧化反应（FAOR）的影响，并结合密度泛函理论（DFT）计算揭示催化增强机制。MCI纳米晶的催化活性主要源于其金属-金属键合引起的电子结构变化，特别是过渡金属（如Pt、Fe、Co、Ni等）的d轨道杂化。通过热退火法、焦耳加热法和湿化学法等多种合成方法，成功制备了具有不同结构和性能的MCI纳米晶。通过调控合成条件、优化成分比例等手段，显著提升了MCI纳米晶的催化性能和稳定性。随着研究的深入，MCI纳米晶在能源转换技术中的应用前景将更加广阔。DFT计算表明，d带中心与中间体吸附能（如O、H、COOH*）呈线性标度关系（Scaling Relations）。d带中心下移 → O*吸附减弱 → 降低O-O键断裂能垒（速率决定步骤, RDS）。d带中心适度下移 → H吸附接近热中性（ΔG_H ≈ 0）。d带中心下移 → CO*吸附减弱，促进直接甲酸氧化路径（抑制CO中毒）。MCI纳米晶通过多元素轨道杂化和d带中心调控，实现了对关键电催化反应（ORR、HER、FAOR）的精准优化。DFT计算与实验表征的结合，为理性设计高性能MCI催化剂提供了理论基础。未来研究需聚焦动态电子结构调控及规模化制备，推动其在实际能源器件中的应用。
