氮化硼纳米片（BNNS）凭借其卓越的热稳定性与超高的导热系数，在电子封装领域展现出巨大的应用潜力。然而，生产效率瓶颈与基体分散性难题，成为制约其大规模产业化应用的关键因素。

      等离子球磨技术作为一种创新型表面功能化手段，为突破上述技术壁垒提供了有效路径。该技术通过高能等离子体与机械球磨的协同作用，实现了 BNNS 表面化学改性，不仅显著提升了生产效率，还极大改善了 BNNS 在基体材料中的分散性能。经该技术处理后，功能化 BNNS 在完成球磨与去污工序后，平均产率可达 50%，且具备良好的分散稳定性，zeta 电位维持在约 - 30mV，有效克服了传统方法中团聚与沉降的弊端。

       在水 - 乙二醇复合体系中，功能化 BNNS 展现出优异的导热增强效果。当添加量为 0.12wt% 时，氨基功能化氮化硼纳米片（NH₂-BNNS）与羟基功能化氮化硼纳米片（HO-BNNS）的导热系数分别达到 0.86W・(m・K)⁻¹ 和 1.02W・(m・K)⁻¹，相较于原始六方氮化硼（h-BN）提升幅度高达 1.65 倍和 1.96 倍。更值得关注的是，在静置 6 天后，二者的导热系数仍显著优于 h-BN，凸显了功能化 BNNS 在长期使用中稳定提升基液导热性能的优势。

      实际应用测试进一步验证了功能化 BNNS 的实用价值。搭载功能化 BNNS 导热液的 CPU 在连续运行 60 分钟过程中，最高温度始终控制在 35°C 以下，相比未使用导热液的 CPU，温度降低幅度约 34%。这一成果表明，等离子球磨技术制备的功能化 BNNS 导热液，能够有效解决电子设备运行过程中的散热难题，为高性能电子封装材料的开发提供了新方向。

材料制备

      为确保实验材料的纯净度，在正式球磨前，对成分一致的材料实施 1 小时预球磨处理，有效降低外界杂质引入风险。随后，将原始六方氮化硼（h-BN）与尿素粉末按 3:10 的质量比充分混合，混合物置于 25°C 环境下，在转速超过 1300rpm、放电频率 9.5kHz 的条件下进行球磨处理。球磨过程采用循环作业模式，共历经 8 个循环周期，每个周期包含 30 分钟的球磨运行阶段与 20 分钟的间歇停顿，此操作既保障反应充分进行，又能防止因长时间连续运转导致局部过热而影响材料性能。

      球磨工序结束后，使用去离子水对样品进行多次洗涤，彻底清除未参与反应的尿素残留。洗涤后的样品经水 - 乙二醇混合液稀释，通过超声分散 30 分钟，实现纳米片在混合液中的初步均匀分散。接着，将分散液以 2000rpm 的转速离心 10 分钟，利用离心力分离出聚集态及较厚的片层结构。收集离心后的上清液，同时将沉淀物重新分散于水 - 乙二醇混合液中，反复进行离心与再分散操作，直至上清液呈现完全透明状态，以此确保最终产物的纯度与分散性。最后，将收集的上清液在 80°C 条件下干燥，成功制得氨基修饰的氮化硼纳米片（BNNS），命名为 BN-N1。

      为探究不同配比的影响，分别按照 h-BN 与尿素质量比 3:20 和 1:10 重复上述制备流程，获得另外两种功能化 BNNS，依次命名为 BN-N2 和 BN-N3。NH₂-BNNS 的产率通过干燥后上清粉末质量与原始 h-BN 质量的比值精确计算得出。

      在制备羟基功能化 BNNS（HO-BNNS）时，采用聚乙烯醇（PVA）辅助球磨技术，以 h-BN 作为前驱体材料。按照 h-BN 与 PVA 质量比 1:5 进行配比混合，经洗涤、分散等工序后，得到最终产物并命名为 BN-H1。同样地，调整 h-BN 与 PVA 质量比至 1:10 和 1:15，制备出 BN-H2 和 BN-H3，并对其产率进行计算，以便系统对比不同配比条件下的制备效果 。

图文示意

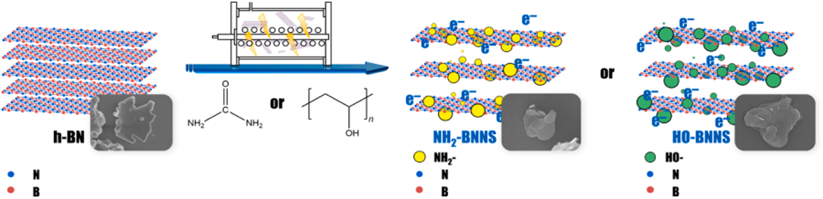

图1 等离子体球磨法制备功能化BNNSs

      本研究创新性地采用等离子体辅助球磨技术，实现对原始六方氮化硼（h-BN）的高效剥离与功能化，成功制备出氨基功能化氮化硼纳米片（NH₂-BNNS）与羟基功能化氮化硼纳米片（HO-BNNS）。等离子体中富含的高活性粒子，凭借极强的吸附能力，能够快速捕获周围物质，从而显著提升材料表面活性，为后续功能化反应奠定基础。

      在等离子体辅助球磨过程中，混合粉末处于复杂的能量场环境。一方面，受到球磨设备振动及研磨球碰撞产生的机械力作用，促使 h-BN 发生物理剥离；另一方面，介质阻挡放电产生的高频等离子体脉冲持续作用于粉末表面，形成高能微环境。在此环境下，尿素、聚乙烯醇（PVA）等改性剂的化学键在等离子体的轰击下发生断裂，释放出具有反应活性的分子片段。

      与此同时，混合粉末表面因机械力与等离子体作用产生的应力场，为化学反应创造了有利条件。在应力驱动下，改性剂分解产生的氨基（-NH₂）和羟基（-OH）基团，能够克服界面能垒，以化学键合或物理吸附的方式，稳定地附着于 h-BN 表面，最终实现 h-BN 的功能化改性，获得性能优异的功能化氮化硼纳米片。

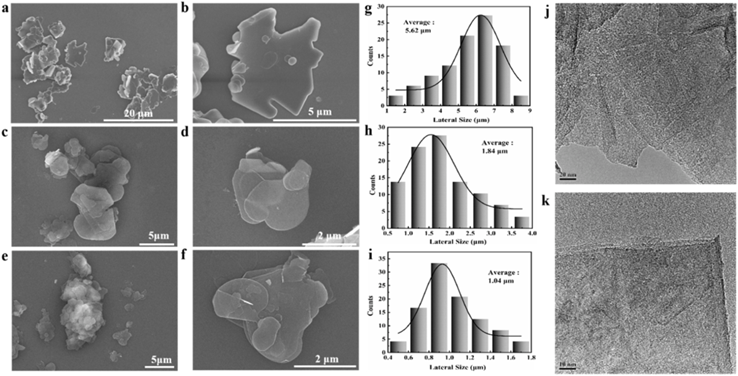

图2 (a)和(b)h-BN，(c)和(d)BN-N2，(e)和(f)BN-H2的SEM图像。(g)h-BN，(h)BN-N2，(i)BN-H2的横向尺寸分布。(j)HO-BNNS和(k)NH2-BNNS的TEM图像

      利用扫描电子显微镜（SEM）对制备所得产物的微观形貌进行细致观察，结果显示样品主要由薄纳米片与随机堆叠的平面纳米片构成。与原始六方氮化硼（h-BN）相比，氨基功能化氮化硼纳米片（NH₂-BNNS）和羟基功能化氮化硼纳米片（HO-BNNS）在表面形貌上展现出相似特征，均呈现透明、超薄且堆叠的平面结构。这一现象充分表明，原始 BN 材料经等离子体辅助球磨技术处理后，已被有效剥离为少层结构。同时，由于 -NH₂和 -OH 基团的成功引入，促使 NH₂-BNNS 和 HO-BNNS 形成独特的堆叠形态，该结构特征有望为材料性能提升带来积极影响。

      进一步对 h-BN、BN-N2 和 BN-H2 的横向平均粒径进行测量分析，数据显示三者分别为 5.62μm、1.84μm 和 1.04μm，表明功能化处理显著改变了纳米片的尺寸，使其粒径明显减小，这或与剥离过程及功能基团的引入相关。

     透射电子显微镜（TEM）表征结果进一步证实，HO-BNNS 和 NH₂-BNNS 的基本晶体结构在剥离与功能化改性过程中保持完整，呈现出明显且规整的层状结构。值得注意的是，在观察视野内未发现因处理过程产生的大尺寸孔洞，说明该制备工艺在实现材料有效剥离与功能化的同时，较好地维持了纳米片的结构稳定性，为其在电子封装等领域的应用提供了结构保障。

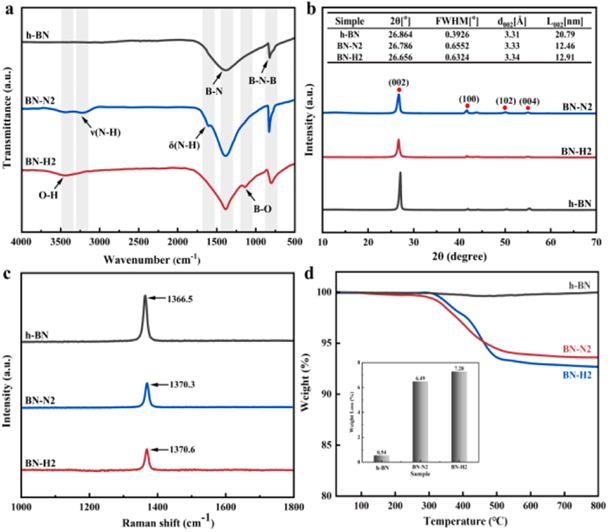

图3 (a)FT-IR谱图，(b)XRD谱图，(c)Raman谱图，(d)TGA曲线

      FT-IR 光谱分析结果显示，所有材料均在 1380 cm⁻¹ 和 800 cm⁻¹ 附近呈现出相似的特征吸收峰，分别归属于 sp² 键合的 B-N 面内伸缩振动和 B-N-B 面外弯曲振动。此外，在 3213 cm⁻¹ 和 1606 cm⁻¹ 处出现额外的吸收峰，这与 N-H 键的伸缩振动和弯曲振动模式相吻合，明确表明尿素中的 - NH₂基团已成功形成并键合至多 / 少层 BN 的缺陷位点及边缘位置。值得注意的是，经过剥离和羟基功能化处理后，样品在 1134 cm⁻¹ 和 3439 cm⁻¹ 处出现两个新的吸收峰，分别对应 B-O 伸缩振动和 O-H 伸缩振动，充分证实 - OH 基团已有效附着于 h-BN 表面。

       XRD 表征结果表明，样品中未检测到其他杂质相。相较于原始 h-BN，处理后样品的衍射峰强度显著降低，峰宽明显增加，这一现象说明在剥离过程中，BNNS 沿 c 方向的结构有序性被有效破坏。类似地，BN-H2 的 XRD 图谱同样显示，经过球磨处理后，其衍射峰强度下降且线宽增大，表明剪切力作用致使 h-BN 发生断裂，进而增加了材料内部缺陷并降低了结晶度。

      拉曼光谱分析进一步证实，与 h-BN 相比，BN-N2 的特征峰位置发生偏移且强度降低，这表明 h-BN 层间相互作用减弱，材料被有效剥离且尺寸减小。同样，BN-H2 的拉曼光谱显示其特征峰位于 1370.6 cm⁻¹，峰位置较 h-BN 发生明显偏移，这有力证明氧原子已成功引入 h-BN 层间。

      热重分析（TGA）结果表明，h-BN 在 25°C 至 800°C 的升温过程中，失重率仅为 0.54%，展现出优异的热稳定性。然而，引入 - NH₂基团后，BN-N2 的失重率显著增加至 6.49%，这表明 - NH₂基团已成功接枝到样品中，且升温过程中有机组分发生分解。同时，BN-H2 在整个升温过程中的最大失重率达到 7.28%。相比之下，h-BN 的失重率始终小于 1%，这一结果表明 h-BN 在热处理过程中通过脱羟基作用实现了结构恢复。

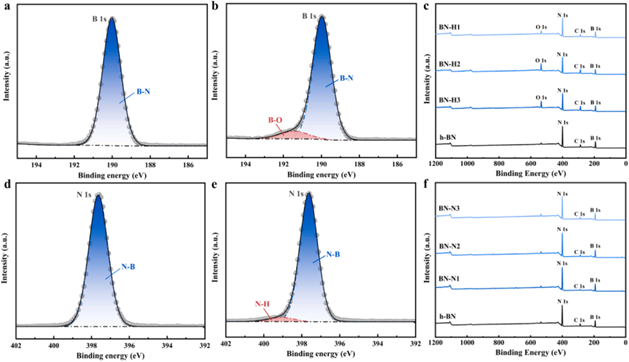

图4 (a)h-BN的B1sXPS谱，(b)BN-H2的B1sXPS谱，(c)HO-BNNS的XPS测量扫描。(d)h-BN的N1sXPS谱，(e)BN-N2的N1sXPS谱，(f)NH2-BNNS的XPS测量扫描

      高分辨 X 射线光电子能谱（XPS）表征结果为 - OH 和 - NH₂基团的存在提供了确凿证据。相较于原始六方氮化硼（h-BN），改性后的 BN-N₂样品不仅保留了典型的 B-N 键特征峰，更在结合能 399.2 eV 处呈现显著肩峰。该峰位与 N-H 键的结合能理论值高度吻合，由此推断 - NH₂基团已成功接枝于 h-BN 表面。在 BN-H₂样品的 XPS 谱图中，191.4 eV 处出现的微弱肩峰尤为值得关注，此特征归属于缺电子 B 位点发生羟基化反应所形成的 B-O 键，揭示了材料表面的羟基化修饰过程。此外，XPS 谱中位于 284.1 eV 的 C 1s 峰源于材料制备与测试过程中的碳污染，可能涉及高温处理阶段吸附的含碳物质，或测试环境中 CO₂的表面吸附，该现象在 BN 基材料研究中较为常见。经全谱扫描确认，除 B、N、O、C 四种元素外，样品中未检测到其他杂质元素，表明改性过程未引入额外污染。

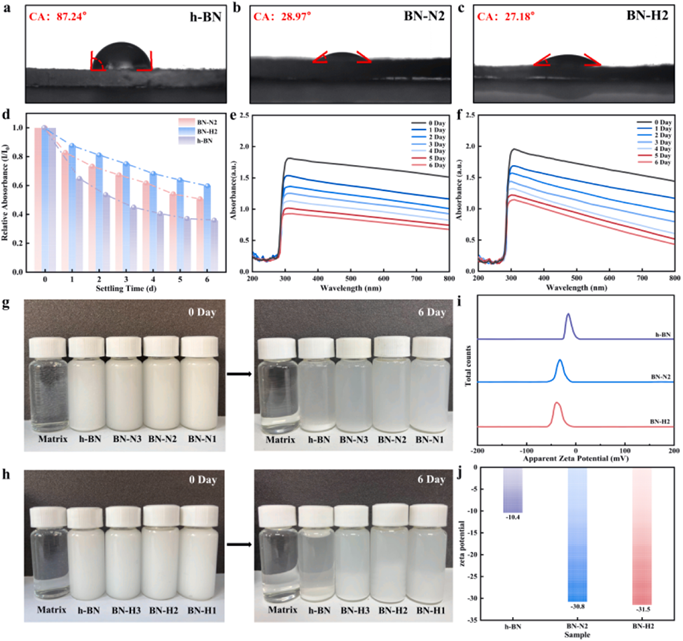

图5 (a)h-BN，(b)BN-N2，(c)BN-H2接触角测试结果，(d)紫外可见光谱法研究含h-BN、BN-N2和BN-H2的水-乙二醇分散液稳定性，(e)BN-N2不同时间间隔的吸光度，(f)BN-H2不同时间间隔的吸光度，(g)h-BN和NH2-BNNS在水-乙二醇中不同沉降时间的分散液，(h)h-BN和HO-BNNS在水-乙二醇中不同沉降时间的分散液，(i)和(j)h-BN、BN-N2和BN-H2的Zeta电位

      接触角测试结果显示，原始 h-BN 的接触角为 87.24°，而 BN-N₂片的接触角显著降低至 28.97°，BN-H₂的接触角进一步减小至 27.18°。这表明经改性后，BN-N₂和 BN-H₂材料在水 - 乙二醇体系中的润湿性得到显著提升。动态光散射实验数据表明，h-BN、BN-N₂和 BN-H₂的相对吸光度均随沉降时间增加而下降，但 BN-N₂和 BN-H₂在相同时间点的吸光度始终高于 h-BN。这一现象归因于 h-BN 的密度高于改性样品，导致其沉降速率更快。特别地，表面富含 - OH 基团的 HO-BNNS 样品，凭借 - OH 基团与水 - 乙二醇之间形成的氢键作用，展现出最佳的分散性能。稳定性测试显示，在 7 天的静置过程中，BN-N₂和 BN-H₂的分散稳定性显著优于 h-BN；静置 6 天后，h-BN / 水 - 乙二醇溶液基本澄清，而 BN-N₂和 BN-H₂仍保持一定程度的分散状态，进一步证实了其较低的沉降速率和良好的分散性。

      Zeta 电位测试进一步揭示了材料的分散稳定性机制。原始 h-BN 的 Zeta 电位为 - 10.4 mV，而改性后的 NH₂-BNNS 样品的 Zeta 电位绝对值均大于 h-BN，较高的 Zeta 电位绝对值有助于维持粒子间的静电排斥力，从而实现稳定分散。值得注意的是，NH₂-BNNS 在溶液中因 - NH₂基团质子化形成 NH₃⁺，导致 Zeta 电位有所降低。相比之下，HO-BNNS 的 Zeta 电位始终高于 - 30 mV，这是由于 - OH 基团的电离显著增加了表面电荷密度，产生更强的静电排斥作用，从而赋予其优于 h-BN 的分散稳定性。

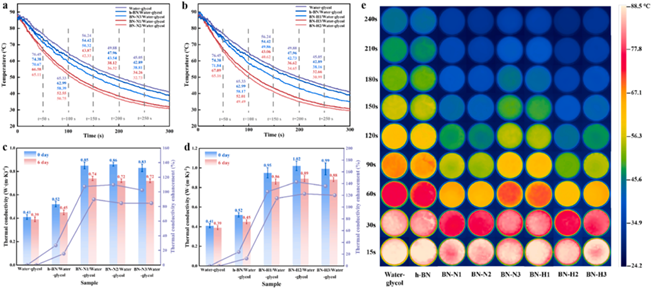

图6 (a)水-乙二醇、h-BN/水-乙二醇和NH2-BNNS/水-乙二醇在0天的温度-时间曲线；(b)水-乙二醇、h-BN/水-乙二醇和HO-BNNS/水-乙二醇在0天的温度-时间曲线；(c)水-乙二醇、h-BN/水-乙二醇和NH2-BNNS/水-乙二醇在0天和6天的热导率；(d)水-乙二醇、h-BN/水-乙二醇和HO-BNNS/水-乙二醇在0天和6天的热导率；(e)水-乙二醇、h-BN/水-乙二醇、NH2-BNNS/水-乙二醇和HO-BNNS/水-乙二醇在0天的红外热图像

       热性能测试结果表明，NH₂-BNNS 和 HO-BNNS 在水 - 乙二醇体系中展现出优异的导热能力。动态冷却曲线显示，功能化 BNNS 体系的温度下降速率显著快于纯基液及 h-BN 体系：冷却至 150 秒时，NH₂-BNNS / 水 - 乙二醇和 HO-BNNS / 水 - 乙二醇的温度分别比 h-BN / 水 - 乙二醇低 12.09°C 和 13.8°C，证实了 NH₂-BNNS 和 HO-BNNS 具有快速的热响应特性与高效传热能力。值得注意的是，静置 6 天后功能化 BNNS 体系仍保持着优于 h-BN 体系的导热性能，体现了其稳定的导热长效性。

       导热系数（TC）测试进一步量化了体系的导热增强效果。当添加量为 0.12 wt% 时，水 - 乙二醇基液的初始 TC 为 0.41 W・(m・K)⁻¹，静置一周后，BN-N1 / 水 - 乙二醇、BN-N2 / 水 - 乙二醇和 BN-N3 / 水 - 乙二醇的 TC 分别提升至 0.74 W・(m・K)⁻¹、0.72 W・(m・K)⁻¹ 和 0.72 W・(m・K)⁻¹，增幅达 89.7%、84.6% 和 84.6%。这种显著提升归因于 NH₂-BNNS 的纳米级尺寸效应 —— 相同质量下更小的粒径使其在基液中分散更均匀，更易形成连续的导热通路，从而实现比 h-BN 更优的 TC 增强效果。

       对于 HO-BNNS 体系，第 6 天的 TC 测试显示：BN-H1、BN-H2 和 BN-H3 的 TC 分别为 0.86 W・(m・K)⁻¹、0.89 W・(m・K)⁻¹ 和 0.88 W・(m・K)⁻¹，均显著高于 h-BN 体系的 0.45 W・(m・K)⁻¹。这源于 HO-BNNS 表面丰富的 - OH 基团与水 - 乙二醇基液形成的氢键相互作用，不仅改善了界面相容性，还通过减小声子散射、构建高效导热网络提升了传热效率。较小的体积与质量特性则进一步促进了 HO-BNNS 在基液中的均匀分散，强化了导热通路的连续性。

       红外热成像图显示，含 NH₂-BNNS 和 HO-BNNS 的体系在冷却过程中温度场分布均匀，直观佐证了功能化 BNNS 在水 - 乙二醇中的良好分散性。结合动态冷却实验中更快的降温速率，充分说明 - OH 和 - NH₂基团的引入通过优化界面相互作用、增强分散稳定性，显著提升了基液的导热系数，与 TC 测试结果形成了严谨的结论呼应。

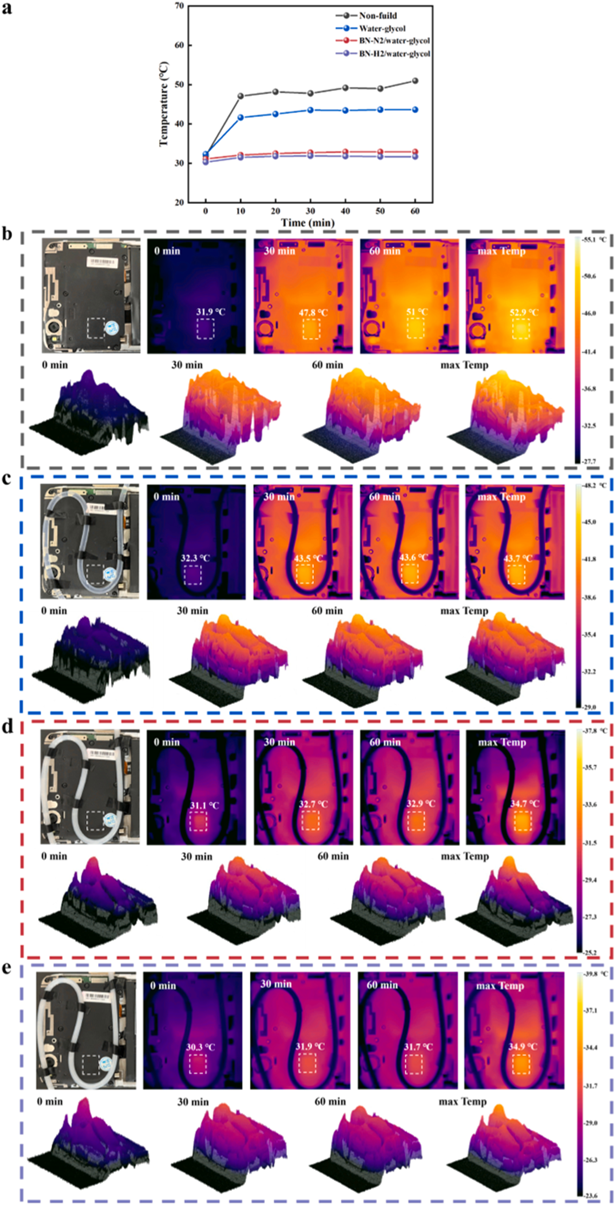

图7 (a)移动终端的温度-时间曲线；(b)无导热流体工况下移动终端的物理和红外热像图；(c)水-乙二醇导热流体工况下移动终端的物理和红外热像图；(d)BN-N2/水-乙二醇导热流体工况下移动终端的物理和红外热像图；(e)BN-H2/水-乙二醇导热流体工况下移动终端的物理和红外热像图

     使用注射速率为400mm·h⁻¹的可调蠕动泵，在四种条件下测试移动终端的热量产生：未使用功能热流体、添加水-乙二醇、BN-N2/水-乙二醇和BN-H2/水-乙二醇。未使用导热液时，移动终端的初始温度为31.9°C。CPU开始运行后迅速升温，30分钟后达到47.8°C，继续运行60分钟后温度稳定在51°C。

     使用水-乙二醇作为导热液监测移动终端的CPU温度最终稳定在43.6°C，表明CPU保持稳定运行。配备BN-N2/水-乙二醇和BN-H2/水-乙二醇的移动终端温度上升速度明显慢于仅使用水-乙二醇的情况。在装置运行60min后，CPU温度保持在32.9℃和31.7℃，相比非导热流体分别降低了35.5 %和37.8 %，相比水-乙二醇分别降低了24.5 %和27.3 %。并且，在设备初始运行阶段，两者产生的瞬时最高温度均保持在35℃以下，适合设备的正常运行。表现出优异的热管理能力。

原文链接：Ning Jiang, Shuang Liu, et al. Efficient and simple exfoliation and functionalization techniques of h-BN for enhancing thermal management in electronics[J]. Surfaces and Interfaces 58 (2025) 105879
